8200호대 전기기관차 선택사항 부품 조립 강좌입니다.


준비물 : 커팅 매트, 자, 칼, 접착제

제작 과정에서 칼을 사용하니 베이지 않도록 조심하시기 바랍니다.


*크기가 작은 부착면이 많습니다. 양면테이프 대신 접착제를 사용하여 조립하는 것을 추천합니다.

*날이 잘 서있는 칼을 사용하여 조립하는 것을 추천합니다. 전두부 부착면의 크기가 작아 무딘 칼로 자를 경우 면이 찢겨 나갈 수 있습니다.

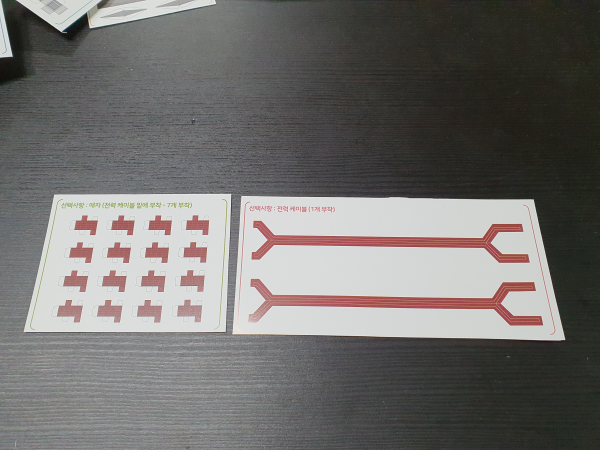

1. 애자와 전력 케이블

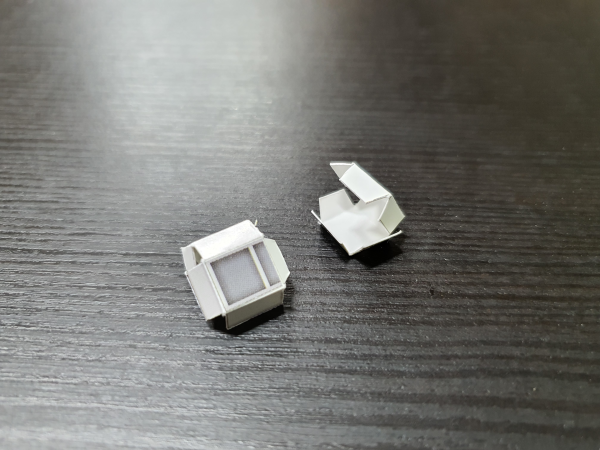

애자를 다음과 같이 접은 후, 조립해 줍니다.

필요한 애자는 총 7개입니다.

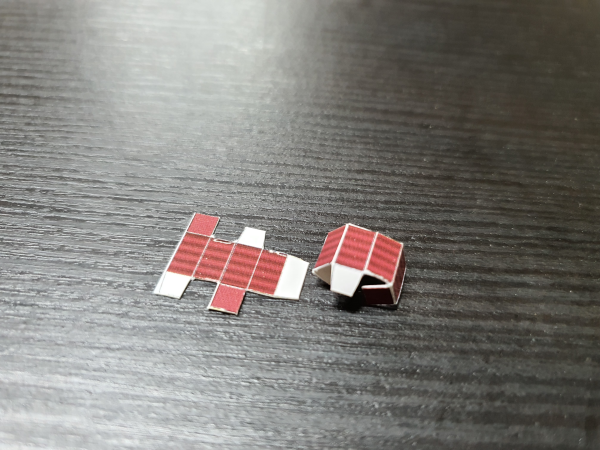

애자를 다음과 같이 붙입니다.

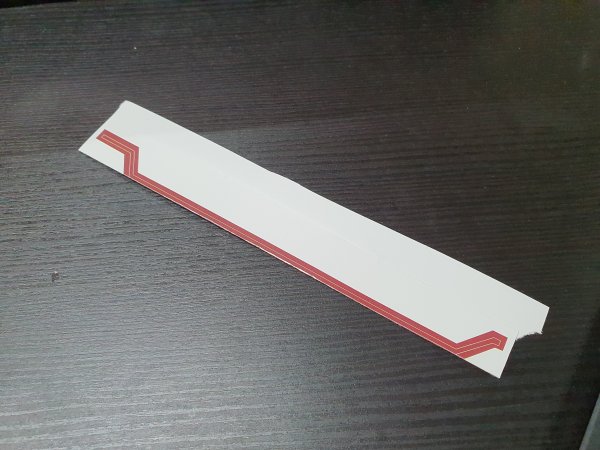

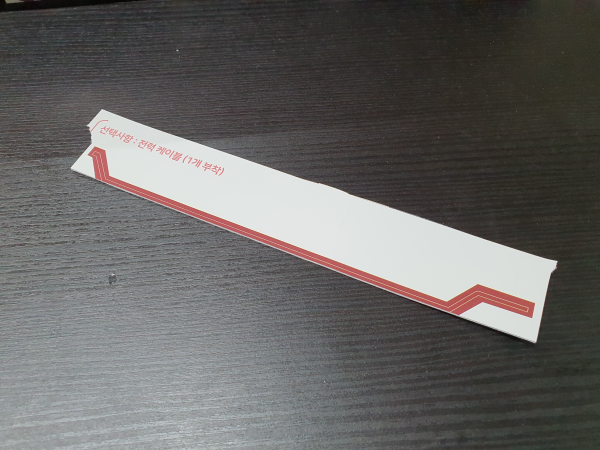

전력 케이블의 경우, 오리기 전에 미리 접은 후 양면을 본드로 단단히 붙입니다.

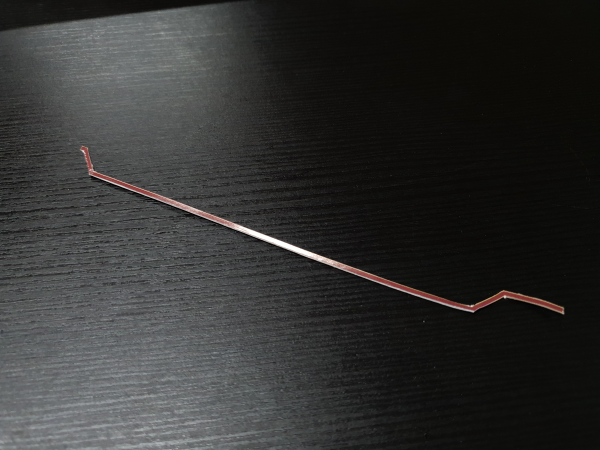

칼을 강하게 누르면서 테두리를 따라 오립니다.

칼날이 부러지거나, 칼날에 베이지 않도록 조심하시기 바랍니다.

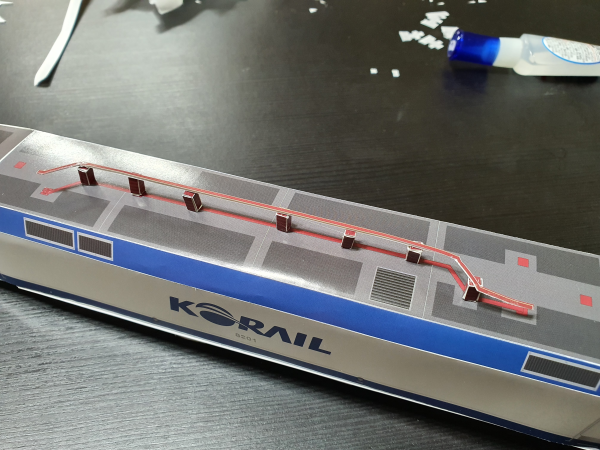

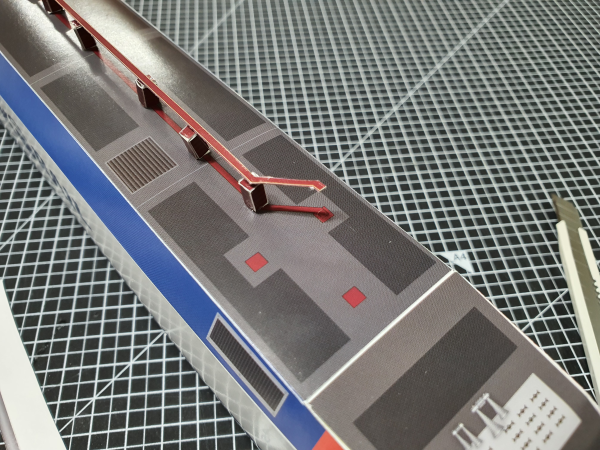

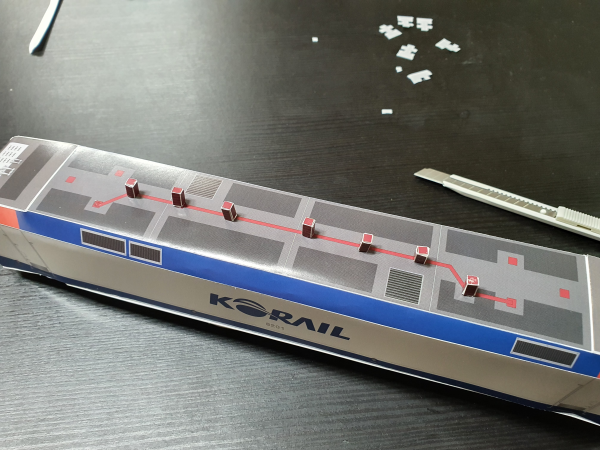

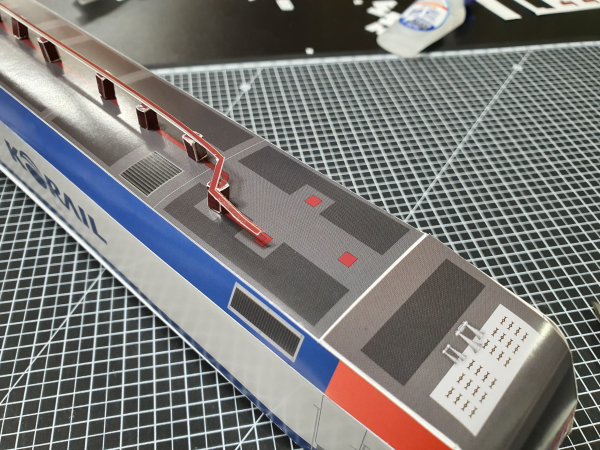

아래와 같이 붙이면 완성입니다.





2. 운전실 사다리

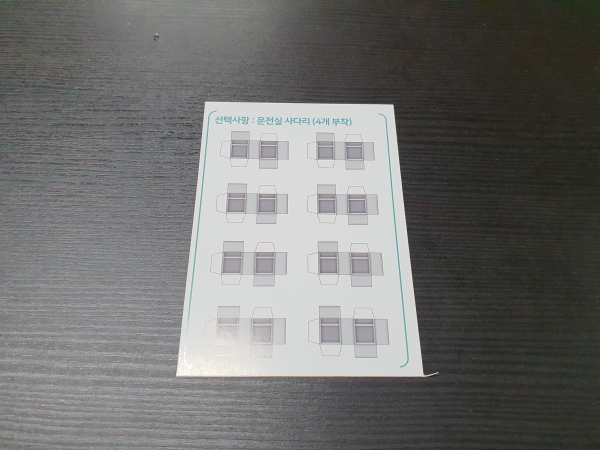

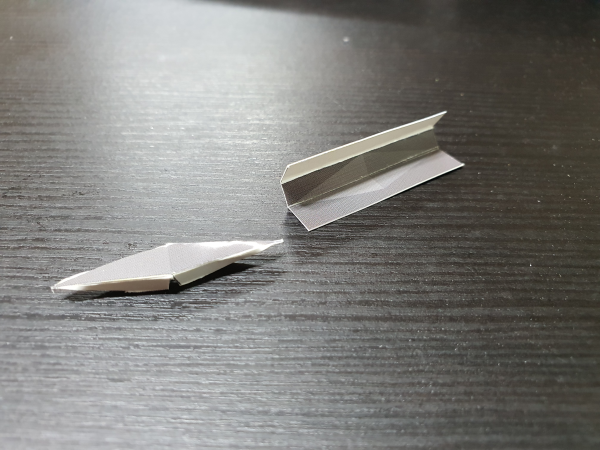

운전실 사다리를 아래와 같이 오린 후, 조립합니다.





다음과 같이 붙이면 완성입니다.

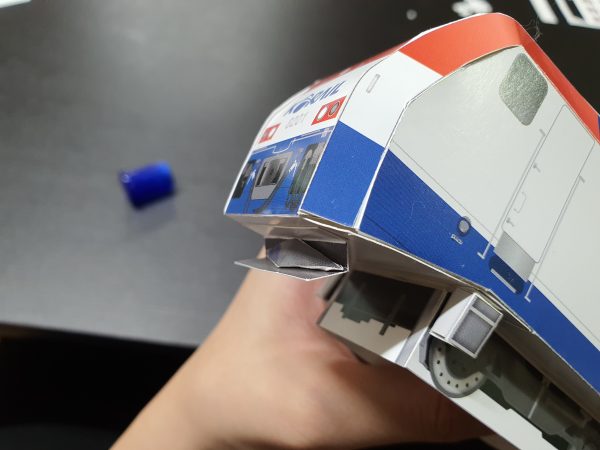

3. 배장기

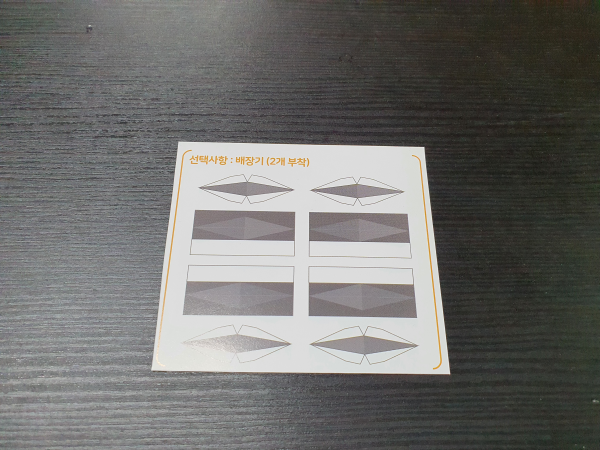

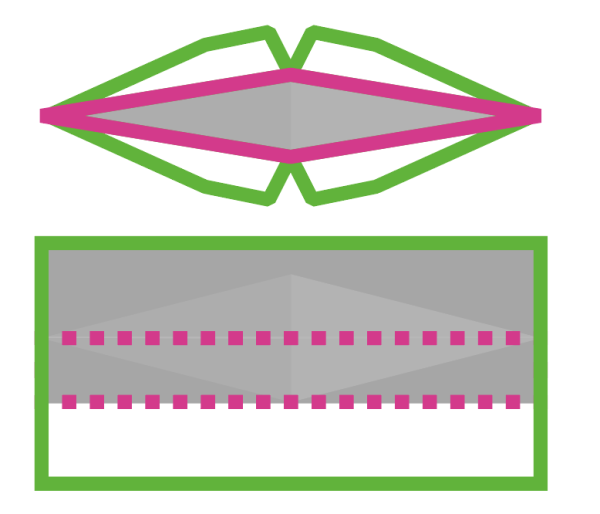

접어야 하는 부분(분홍색 선)과 잘라야 하는 부분(초록색 선)은 다음과 같습니다.

점선은 안쪽으로 접어야 하는 부분이니, 종이의 반대쪽 면에 칼집을 내야 합니다.





부품을 제대로 오리면 다음과 같이 됩니다.

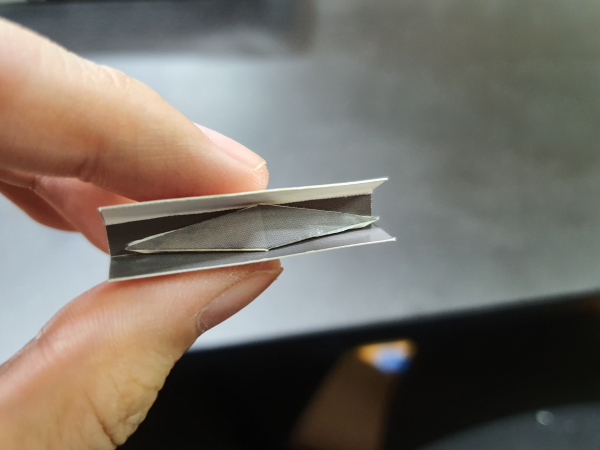

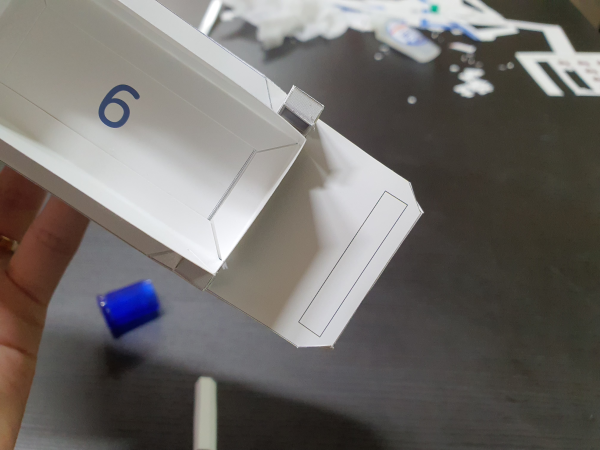

배장기를 다음과 같이 조립합니다.

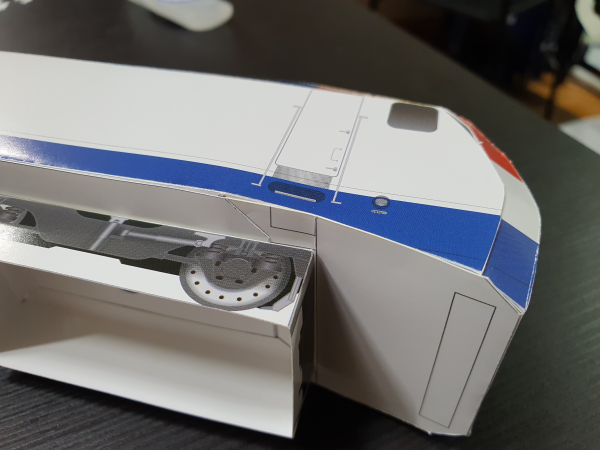

배장기를 붙이면 완성입니다.





4. 집전장치

집전장치는 기존의 싱글암 집전장치와 조립 방법이 같습니다. 이곳을 참조하여 주시기 바랍니다.

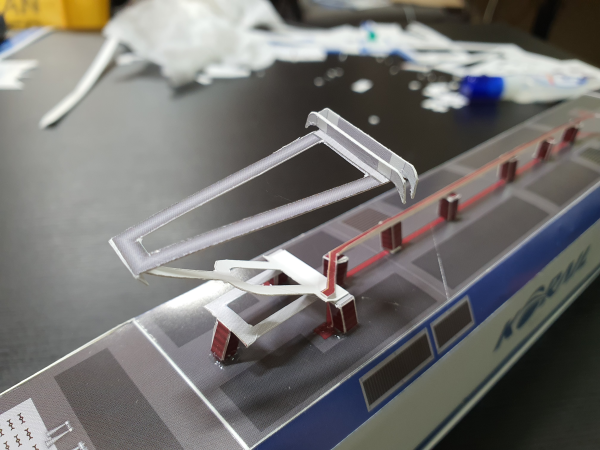

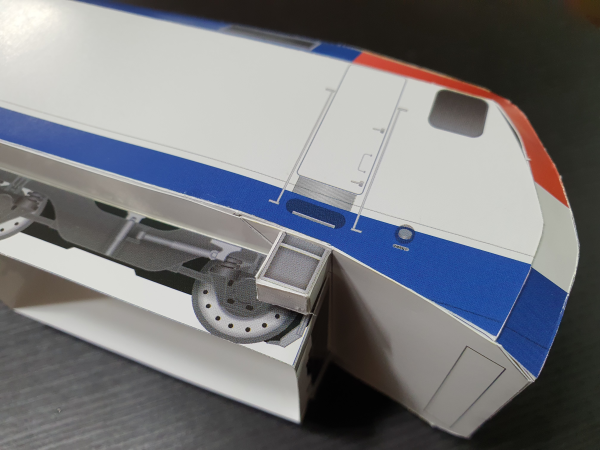

조립 위치는 다음과 같습니다.
